产品介绍

三相电子式多功能电能表是采用大规模集成电路，使用了高精度的电能计量专用芯片，并应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。

该表性能指标符合GB/T 17215.321-2008《交流电测量设备 特殊要求第21部分：1级和2级静止式有功电能表》、GB/T17215.323-2008《交流电测量设备　特殊要求第23部分：2级和3级静止式无功电能表》、Q／GDW 1356-2013《三相智能电能表型式规范》、Q／GDW 1354-2013《智能电能表功能规范》和DL/T 614–2007《多功能电能表》等标准，其通信符合DL/T645–2007《多功能电能表通信协议》及其备案的要求，可根据功能定制需求符合多功能电能表的各项技术要求；同时其安全性符合Q／GDW 1365-2013《智能电能表信息交换安全认证技术规范》对费控电能表的各项技术要求。电能表和ESAM之间则遵循ISO/IEC 7816-4规范中相应通信协议。

功能特点

• 内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；
• 能分时计量组合有功电量，正、反有功电量及需量、组合无功，四象限无功电量，并具有485通讯、红外通讯等功能；
• 内嵌保密性高的ESAM模块，以实现电表与系统主站之间的安全认证过程，保证与系统主站进行数据交互的安全性和完整性；
• 电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力；
• 三相电源供电，三相四线中的任两相断电时，电能表仍能正常工作；
• 在失去交流电源的情况下，电能表能够保持数据和维持时钟芯片工作；
• 低电源功耗；

计量功能

• 分时计量正、反向有功电能，并存储当前、上1结算日~上12结算日总、各费率电能；
• 分时计量组合有功电能（组合有功计量方式可设置），并存储当前、上1结算日~上12结算日总、各费率电能；
• 可计量分相正、反有功电能，并存储当前、上1结算日~上12结算日正、反有功电能；
• 分时计量组合无功1、组合无功2（组合无功计量方式可设置），并存储当前、上1结算日~上12结算日总、各费率电能；
• 分时计量四象限无功电能，并存储当前、上1结算日~上12结算日总、各费率电能；
• 可计量分相组合无功1、组合无功2及四象限无功电能，并存储当前、上1结算日~上12结算日组合无功1、组合无功2及四象限无功电能；
• 分时计量正、反向有功最大需量及发生时间，并存储当前、上1结算日~上12结算日总、各费率最大需量及其发生时间；
• 分时计量组合无功1、组合无功2及四象限无功最大需量及发生时间，并存储当前、上1结算日~上12结算日总、各费率最大需量及其发生时间；
• 最大需量周期5、10、15、30、60分钟可选。

复费率功能

• 可编程4种费率，14个时段，8个日时段表，14个年时区，254个公共假日
• 电表具有2套时区表和2套日时段表功能；
• 电表具有时段表和结算日编程记录功能；
• 外置时钟芯片具有日历、计时和周年自动切换功能，同时具备温度补偿功能。

远程功能

• 通过电表中ESAM模块与系统主站间的安全认证过程来保证远程功能的安全性和完整性；
• 系统主站可以使用参数设置命令远程设置电能表中的参数，电表清零命令进行清零等操作；
• 电能表还支持数据回抄命令以使系统主站了解电能表的情况，及密钥更新命令更新ESAM中的密钥。

显示功能

• 液晶显示
• 具有参数自动轮显功能，轮显的参数及时间、顺序可任意设置；
• 具有按键显示功能，显示内容及顺序可任意设置；
• 用遥控器可查看任意一项数据内容；
• 具有背光功能，通过遥控器、按键操作和红外抄表可点亮背光，停电唤醒时不点亮背光。

通讯功能

• 电表具有RS485接口、红外通讯接口，PC机或掌上电脑可同时通过这两个通讯接口与电表进行通讯，真正实现多方通讯互不干扰；
• RS485接口与电表内部实行电气隔离，并设计有防雷击电路；
• 通讯规约参照DL/T 645-2007及其备案。

输出功能

• 具有有、无功测试脉冲输出；
• 具有多功能输出功能，可实现1Hz时钟、需量周期更替信号、时段切换信号输出功能。
• 具有事件类异常、故障类异常报警输出功能。

事件记录功能

• 实时测量A、B、C三相电压、电流、功率等有效值及当前频率；
• 具有失压、断相、失流、全失压、电压逆相序、电流逆相序、欠压、过压、过流、断流、电压不平衡、电流不平衡、过载、总及分相功率因数超下限、停来电、编程、需量清零、校时、功率反向、潮流反向等记录功能。

想了解更多，欢迎咨询我们

产品介绍

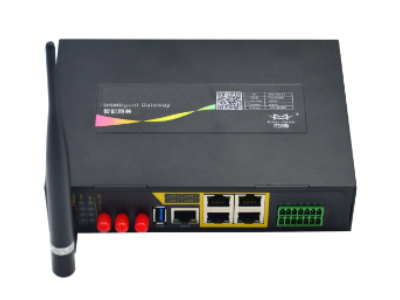

物联网无线智能网关，利用公用 3G/4G 网络为用户提供无线长距离大数据传输功能。

该产品采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供 1 个 RS232、5 个RS485、4 个以太网 LAN，1 个以太网 WAN 以及 WIFI 接口，可同时连接串口设备、以太网设备和 WIFI 设备。

智能网关可以为连接多个厂家物联网平台 SCADA 系统，可以通过RS232/RS485/以太网口连接智能仪表、PLC 等智能设备，其主要功能是处理上行、下行的信息，完成不同协议的转发、通过 MQTT 方式连接物联网平台。

工业级应用设计

• 采用高性能工业级无线模块
• 采用高性能工业级 32 位通信处理器
• 采用金属外壳，保护等级 IP30。金属外壳和系统安全隔离，特别适合于工控现场的应用
• 宽电源输入（DC 9~36V）

稳定可靠

• WDT 看门狗设计，保证系统稳定
• 采用完备的防掉线机制，保证数据终端永远在线
• 以太网接口内置 1.5KV 电磁隔离保护
• RS232/RS485 接口电源和数据隔离，符合 CSA，UL 和 IEC 标准
• SIM/UIM 卡接口内置 15KV ESD 保护
• 电源接口内置反相保护和过压保护
• 天线接口防雷保护（可选）

功能强大

• 支持多种 WAN 连接方式，包括静态 IP,DHCP，PPPOE，3G/UMTS/4G/LTE，dhcp-4G
• 支持 3G/4G 和有线 WAN 双链路智能切换备份功能（可选）
• 支持 VPN client（PPTP，L2TP，IPSEC）（注：仅 VPN 版支持）
• 支持 VPN sever（PPTP，L2TP，IPSEC）（注：仅 VPN 版支持）
• 支持远程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS
• 支持本地和远程在线升级，导入导出配置文件
• 支持 NTP，内置 RTC
• 支持国内外多种 DDNS
• 支持 VLAN，MAC 地址克隆，PPPoE 服务器
• WIFI 支持 802.11b/g/n/ac,支持 WIFI AP、AP Client，中继器，中继桥接等多种工作模式（可选）
• WIFI 支持 WEP,WPA，WPA2 等多种加密方式，MAC 地址过滤
• 支持多种上下线触发模式，包括短信、电话振铃、串口数据、网络数据触发上下线模式
• 支持 APN/VPDN
• 支持多路 DHCP server 及 DHCP client，DHCP 捆绑 MAC 地址，DDNS，防火墙，NAT，DMZ 主机，QoS，流量统计,实时显示数据传输速率
• 支持 TCP/IP、UDP、FTP（可选）、HTTP 等多种网络协议
• 支持 SPI 防火墙，VPN 穿越，访问控制，URL 过滤
• 支持 USB3.0，向下兼容 USB2.0
• 本地存储支持闪存、TF 卡（TF 卡与 USB 应用二选一）
• 连接四信云服务，通过 Web 方式访问云平台，实现远程管理
• 维护通道：维护人员在便携 PC 上运行客户端后，可以直接远程维护现场设备
• 内置多种通讯协议（Modbus RTU/Modbus TCP、西门子、欧姆龙、三菱等 PLC 私有协议等），适应多种现场设备，通过 MQTT+SSL/TLS 方式连接物联网平台
• 高性能硬件方案，可以接入第三方平台，比如普奥云、微软 Azure-iot 平台、立子云、阿里云（LinkWan平台、边缘计算平台、智能网关平台）等云平台

想了解更多，欢迎咨询我们
